频率：26.0 ～ 52.0 MHz

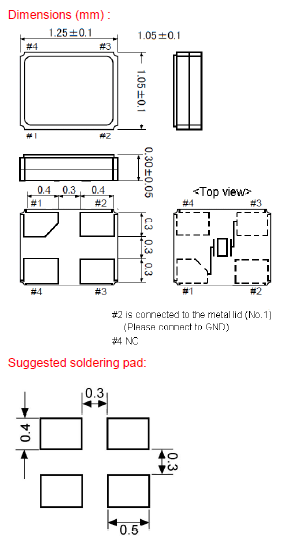

尺寸：1.2*1.0mm
Geyer晶振,贴片晶振,KX – 3T晶振，贴片石英晶体,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的电子数码产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,达到了无铅焊接的高温回流温度曲线的标准.
质量是GEYER ELECTRONIC成功案例的基础。作为提供普通有源晶振产品领域的国际活跃专家，我们深知全面客户服务的意义和以客户需求为中心的物流设计。通过集中我们在亚洲工厂的主要生产，德国的高端生产以及专业和高性能的开发和服务团队，我们是可靠的合作伙伴。另外，根据DIN ISO 9001：2008，GEYER ELECTRONIC当然也获得了认证。
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.KX–3T晶振,英国进口小型谐振器,无源贴片晶体
|
Geyer晶振 |
单位 |
KX – 3T晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
26.0 ∼ 52.0 MHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
|
工作温度 |
T_use |
-40° ~ +85°C |
标准温度 |
|
激励功率 |
DL |
10 µW, 100 µW max. |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10 ~ ±50 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±15 ~ ±100 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6 ~ 12 pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.KX–3T晶振,英国进口小型谐振器,无源贴片晶体
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.Geyer晶振,贴片晶振,KX – 3T晶振
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.
Geyer晶振重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务. 对我们的微型电路小体积晶振产品进行检验,同时告知我们的员工顾客以及公众,如何安全的使用,如何使用对环境影响较小,帮助我们的雇员合同方商业伙伴服务提供上理解他们的行为如何影响着环境.KX–3T晶振,英国进口小型谐振器,无源贴片晶体
Geyer晶振减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过石英晶振,贴片晶振,温补晶振,石英晶体振荡器设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的超小谐振器产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.
Geyer晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,1210石英晶体谐振器、有源晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.Geyer晶振,贴片晶振,KX – 3T晶振
