频率：10 ～ 100MHz

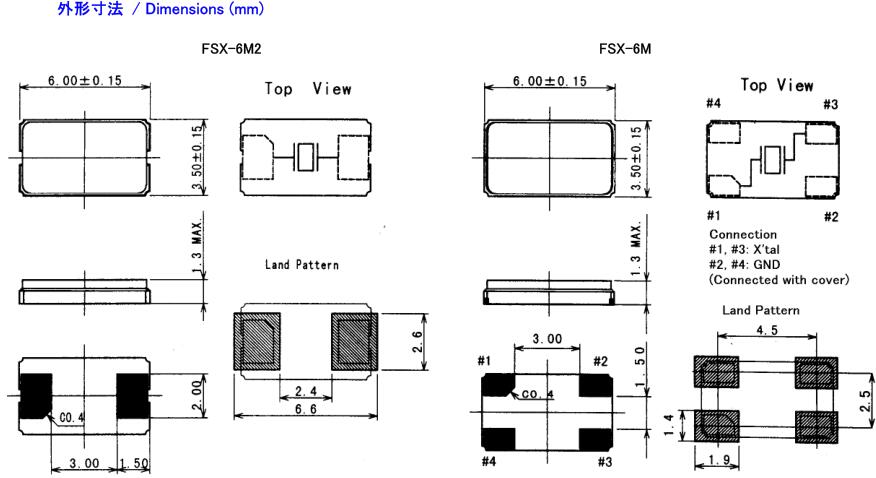

尺寸：6.0*3.5mm
富士通晶振,贴片晶振,FSX-6M晶振，贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD, SSD, USB, Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
Fujicom晶振公司主要以石英晶振，电子元件，三端稳压管，LED照明，高压电容器，薄膜电容器等产品的生产与开发，在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标。今后更能迅速满足市场的需求。目前针对中国市场主要以石英晶振，石英晶体谐振器，石英晶体振荡器，有源晶振系列产品作为主打。FSX-6M晶振,6035金属面2脚晶振,高品质石英晶振
贴片晶振晶片边缘处理技术:贴片无源晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.
|
富士通晶振 |
单位 |
FSX-6M晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
10 ～ 100MHz |
标准频率 |
|
储存温度 |
T_stg |
-40°C to +85°C |
裸存 |
|
工作温度 |
T_use |
-40℃ ～ +85℃ |
标准温度 |
|
激励功率 |
DL |
10 ～ 100μW |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10ppm ～ ±50ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±3ppm , ±5ppm，±15ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
16pF,20pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.FSX-6M晶振,6035金属面2脚晶振,高品质石英晶振
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.富士通晶振,贴片晶振,FSX-6M晶振
存储事项
(1) 在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2) 请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.
耐焊性
加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.
富士晶振,贴片晶振,石英晶体振荡器在“制造、使用、有效利用、再利用”这样一个二脚金属表面SMD晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.
富士晶振集团将确保其6035金属壳谐振器产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动. 在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.富士通晶振,贴片晶振,FSX-6M晶振
富士集团将有效率的使用自然资源和能源,以便从6035两脚贴片晶振源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意. FSX-6M晶振,6035金属面2脚晶振,高品质石英晶振
