频率：8~120MHZ,8~50MHZ,45~120MHZ

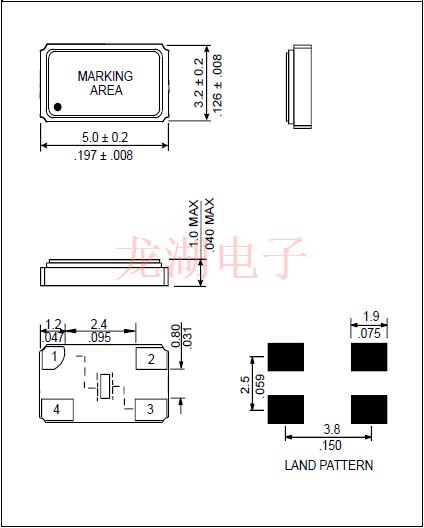

尺寸：5.0*3.2mm
卢柏欧美晶体,H130B无源谐振器,H130B-24.000-18-TR晶振，智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体振荡器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
卢柏欧美晶体,H130B无源谐振器,H130B-24.000-18-TR晶振，Rubyquartz晶振中文名叫做卢柏晶振，为全球客户提供频率元件行业最成熟，最负盛名的研发团队之一的技术专业知识.规格处于市场需求前沿的产品在迈阿密，佛罗里达州设计。总部。佛罗里达州和中国的制造地点使公司能够满足客户优化总购置成本的需求，同时为所有石英晶体产品系列提供足够的生产空间。所提供产品的质量是所有Rubyquartz员工和公司管理层关注的重点之一。
Rubyquartz通过其直销团队以及独立销售代表和分销商网络在全球范围内提供产品。客户服务和技术支持由佛罗里达州迈阿密提供。总部。广泛的石英晶振产品系列旨在满足电信，无线，工业，医疗，计算机，消费者和电子行业许多其他领域的客户的需求。卢柏欧美晶体,H130B无源谐振器,H130B-24.000-18-TR晶振.

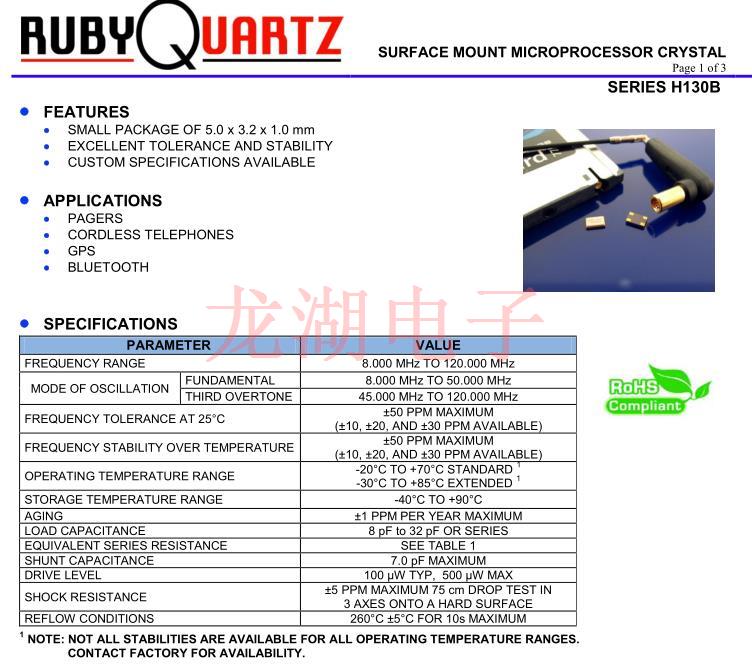

| PARAMETER | VALUE | |
| FREQUENCY RANGE | 8.000 MHz TO 120.000 MHz | |
| MODE OF OSCILLATION | FUNDAMENTAL | 8.000 MHz TO 50.000 MHz |
| THIRD OVERTONE | 45.000 MHz TO 120.000 MHz | |
| FREQUENCY TOLERANCE AT 25°C |
±50 PPM MAXIMUM (±10, ±20, AND ±30 PPM AVAILABLE) |
|
| FREQUENCY STABILITY OVER TEMPERATURE |
±50 PPM MAXIMUM (±10, ±20, AND ±30 PPM AVAILABLE) |
|
| OPERATING TEMPERATURE RANGE |
-20°C TO +70°C STANDARD 1 -30°C TO +85°C EXTENDED 1 |
|
| STORAGE TEMPERATURE RANGE | -40°C TO +90°C | |
| AGING | ±1 PPM PER YEAR MAXIMUM | |
| LOAD CAPACITANCE | 8 pF to 32 pF OR SERIES | |
| EQUIVALENT SERIES RESISTANCE (ESR) | SEE TABLE | |
| SHUNT CAPACITANCE | 7.0 pF MAXIMUM | |
| DRIVE LEVEL | 100 µW TYP, 500 µW MAX | |
| REFLOW CONDITIONS |
±5 PPM MAXIMUM 75 cm DROP TEST IN 3 AXES ONTO A HARD SURFACE |
|
| REFLOW CONDITIONS |
260°C ±5°C FOR 10s MAXIMUM |
|
注意事项：
粘合剂
请勿使用可能导致32.768KHZ贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振单元的金属“盖”,从而破坏密封质量,降低性能.)卢柏欧美晶体,H130B无源谐振器,H130B-24.000-18-TR晶振.
卤化合物
请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致32.768KHZ时钟晶振非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的无源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无源晶振无法产生振荡和/或非正常工作.
我们将依据技术进步以及对安全、健康和环境科学全新的解释持续地改进我们的业务.我们将追求在资源利用上的零废物率.压电石英晶体元器件、压电石英晶体、有源晶振原材料将得到循环和再利用以最大限度地减少对其处理量,同时节约资源.在废物的滋生地,废物将被安全、负责地处理掉.
RUBYQUARTZ晶振将持续的环境、健康和安全方面的改进、污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来石英晶体谐振器、普通石英晶体振荡器（SPXO）,压控温补晶振生产制造中所产生的污染.RUBYQUARTZ晶振环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.卢柏欧美晶体,H130B无源谐振器,H130B-24.000-18-TR晶振.
RUBYQUARTZ晶振集团保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和全球运作相关的自然资源.向员工灌输环境价值观,在所有的晶振,石英晶振,有源晶体晶振,压控振荡器产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.
