频率：16~60MHZ

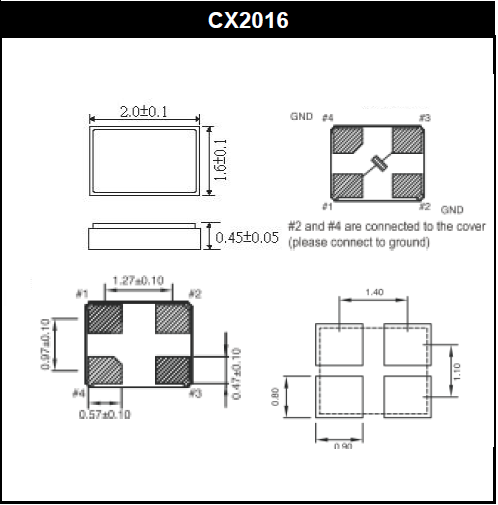

尺寸：2.0*1.6mm
Cardinal晶振,贴片晶振,CX2016晶振,Cardinal Components公司除了在晶体，振荡器，TCXO和VCXO石英基于时钟产品的商品市场上的竞争对手外，还有哪些产品？在Cardinal Components，Inc.自1986年以来，我们一直向北美，欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中，我们与许多客户保持着长期的合作关系。他们回来是因为他们知道，不管挑战如何，Cardinal都能完成工作.
智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.
晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性，通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内。将被上银电极的晶片装在弹簧支架上，点上导电胶，并高温固化，通过弹簧即可引出电信号。
|
Cardinal晶振 |
单位 |
CX2016晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
16~60MHZ |
标准频率 |
|
储存温度 |
T_stg |
-10°C to +60°C |
裸存 |
|
工作温度 |
T_use |
-55°C to +125°C |
标准温度 |
|
激励功率 |
DL |
100µW Max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
±10,30ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
±10,30ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8,10pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±2× 10-6 / year Max. |
+25°C,第一年 |
关于冲洗清洁音叉型晶振由于采用小型、薄型晶振芯片，以及相对而言频率与超音波清洁器相近，所以会由于共振而容易受到破坏，因此请不要用超音波清洁器来冲洗晶振。 关于机械性冲击(1) 从设计角度而言，即使石英晶振从高度75cm处落到硬质木板上三次，按照设计不会发生什么问题，但因落下时的不同条件而异，有可能导致石英芯片的破损。在使之落下或对它施加冲击之时，在使用之前，建议确认一下振荡检查等的条件。Cardinal晶振,贴片晶振,CX2016晶振
(2) SMD石英晶振与电阻以及电容器的芯片产品不同，由于在内部对贴片石英晶振晶片进行了密封保护，因此关于在自动安装时由于冲击而导致的影响，请在使用之前，恳请贵公司另外进行确认工作。(3) 请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上，不得已要安装到同一块基板上时，请确保晶振能正常工作。
机械振动的影响:当进口晶振产品上存在任何给定冲击或受到周期性机械振动时,比如：压电扬声器,压电蜂鸣器,以及喇叭等,输出频率和幅度会受到影响。这种现象对通信器材通信质量有影响。尽管晶振产品设计可最小化这种机械振动的影响,我们推荐事先检查并按照下列安装指南进行操作。
卡迪纳尔晶振公司严格遵守国家有关工程建设法律、法规，不断提高员工的质量意识和能力，履行合约、信守承诺，坚持开拓创新，不断提升企业的施工技术素质和质量管理水平，以科学学严密的施工管理和真诚的服务让业主高度满意。 Cardinal晶振,贴片晶振,CX2016晶振
Cardinal晶振本于‘善尽企业责任、降低贴片式石英晶体谐振器环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则。
Cardinal晶振公司自觉遵守有关环境法律、法规，培养员工的环保意识和能力，持续改进低消耗石英晶振环保绩效，优先使用环保型材料、设备及施工工艺，做到污染预防，最终创建具有环保、节能、适宜性特征的优质工程。
