频率：3.579545~80MHZ

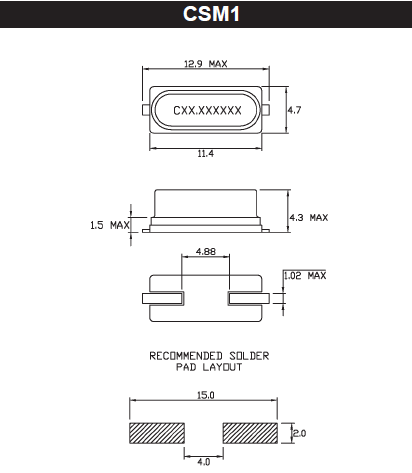

尺寸：12.9*4.7mm
Cardinal晶振,石英晶振,CSM1晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高稳定性,高可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.
Cardinal Components公司除了在晶体，振荡器，TCXO和VCXO晶振石英基于时钟产品的商品市场上的竞争对手外，还有哪些产品？在Cardinal Components，Inc.自1986年以来，我们一直向北美，欧洲和亚洲的电子行业供应最优质的石英晶体和振荡器。在我们的历史中，我们与许多客户保持着长期的合作关系。他们回来是因为他们知道，不管挑战如何，Cardinal都能完成工作！
石英晶振真空退火技术:晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.CSM1晶振,49S贴片谐振器,两脚无源插件晶振
|
Cardinal晶振 |
单位 |
CSM1晶振参数 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
3.579545~80MHZ |
标准频率 |
|
储存温度 |
T_stg |
-55°C to +125°C |
裸存 |
|
工作温度 |
T_use |
-10°C~ +60°C |
标准温度 |
|
激励功率 |
DL |
1.0 mW Max |
推荐:1μW ～ 100μW |
|
频率公差 |
f_— l |
± 50 ppm |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
± 50 ppm |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
18 pF |
不同负载电容要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C ~ +125°C, DL = 100μW |
|
频率老化 |
f_age |
±5× 10-6 / year Max. |
+25°C,第一年 |
自动安装时的冲击
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至最低,并确保在安装前未对产品特性产生影响.条件改变时,请重新检查安装条件.同时,在安装前后,请确保石英晶振未撞击机器或其他电路板等.
每个封装类型的注意事项
(1)陶瓷包装产品与SON产品
在焊接陶瓷晶振产品和SON产品 (MC-146,RTC-****NB,RX-****NB) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.Cardinal晶振,石英晶振,CSM1晶振
陶瓷包装产品
(2)陶瓷封装产品
在一个不同扩张系数电路板(环氧玻璃)上焊接压电陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.CSM1晶振,49S贴片谐振器,两脚无源插件晶振
Cardinal晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和车载电子领域晶振产品生产安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.为确保安全、提高保护预防措施、石英晶振产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.
重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效. 将持续的环境、健康和安全方面的改进、遥控器插件晶振污染预防和员工的努力纳入日常运行当中.加强石英晶振污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.Cardinal晶振,石英晶振,CSM1晶振
以最小化使用危险材料、能源和其它资源为目的进行公司49S假贴片晶振产品及服务的安全生产和使用,并确保回收利用.以防治污染、保存资源的方式进行商务运作,并积极地对以往的环境破坏进行揭露.持续改进,将环境管理与商务运行和决策过程高度集成,规范其行为.不断进行持续改进的实践.CSM1晶振,49S贴片谐振器,两脚无源插件晶振
