客观分析QuartzCrystal频率源的抖动和信号噪声类别

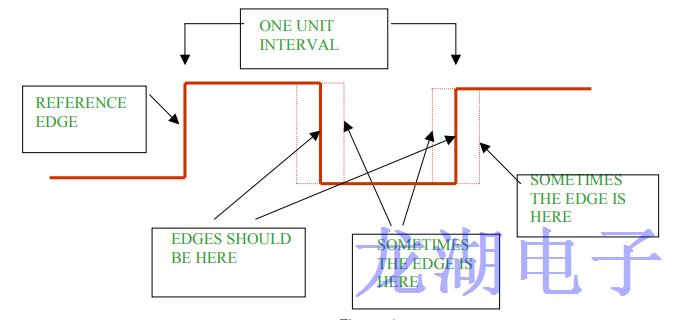

石英晶振中频率源的信号和抖动都是经过不同的数据变化产生出来的效果,信号的边缘变化是由于光谱和功率的噪声的结果不均匀,这些边缘信号随时间随机变化所产生的频率领域噪声,数字数据流中的上升沿和下降沿绝不会出现在精确的期望时刻,定义并测量准确的时间同步通信系统,本文客观定义和分析频率源中的不同抖动类型以及相应的测试设置和随后的分析方法.
抖动导致晶振系统中断网络元件中的时钟恢复机制用于对数字信号进行采样使用恢复的位时钟,如果数字信号和时钟具有相同的抖动,则恒定抖动误差不会影响采样瞬间,因此不会出现误码,(搜索案例将应用于时钟机制时钟的低频抖动遵循数字信号相位变化,在更高频率的抖动变化,0.5UI,想要导致采样不准确并丢失有价值的数据).

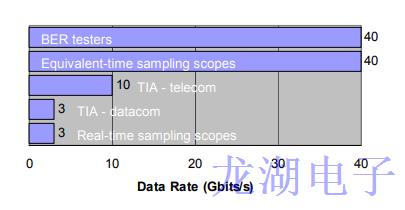

测量抖动1,BER(误码率),2.抖动分析仪和示波器,用于测量抖动的仪器类型取决于石英晶体振荡器应用,电气/光学,数据通信或电信,以及比特率(见下图),可能需要混合使用这些仪器来准确追踪问题与抖动有关,最常见的方法是从BER测试仪开始,进一步孤立问题是,使用抖动分析仪或示波器进行更多测试,除了量化抖动,测量应协助设计人员调查根本原因和有效消除抖动的问题来源.

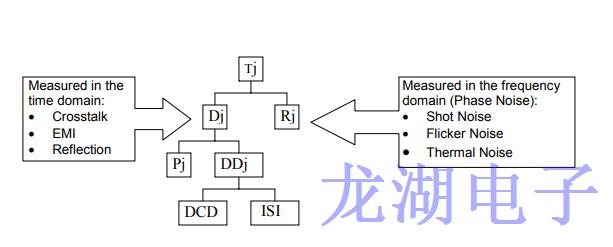

在进行抖动测量之前,我们必须首先了解抖动的类型及其来源,抖动分为两大类:确定性抖动(Dj)和随机抖动(Rj),此外,Dj分为周期性抖动(Pj)和数据相关抖动(DDj)占空比失真(DCD)和符号间干扰(SI),该所有单个抖动分量的积分导致总抖动(Tj),贴片晶振包括所有确定性和随机成分的贡献(见下图),确定性抖动(Dj)具有特定原因,并且是可预测且一致的,它有一个非高斯幅度分布总是受限于它的峰值,它来自系统源,如串扰,符号间干扰-ISI-(反射)和电源馈通(EMI).
周期性抖动是由交叉耦合或EMI(交流电源线,RF信号)引起的来自开关电源的信号源等, 后者被称为不相关的周期性耦合到数据或系统时钟信号的抖动,相关的振荡器周期性抖动是耦合来自相同频率的时钟的隔离数据信号,它由a指定频率和幅度作为峰到峰测量,Pj可以使用示波器量化,在时钟的上升沿激活在显示屏上移动,直到显示另一个时钟上升沿,Pj是乐队范围上显示的上升边缘.
由于磁场或电场意外耦合到相邻的串扰导体携带信号,将不需要的信号分量添加到原始信号中信号改变其偏置由干扰信号的量确定,反射是由信号发生时干扰引起的通道中存在不匹配,库珀技术中的最佳信号功率传输当石英振荡器介质在传输中具有相同的特征阻抗时发生接收端,如果阻抗,则一部分能量被反射回发射器来自不受控制的存根和不正确的接收器存在不匹配终端,同样地,如果不匹配在传输端,则它是摄取的一部分反射能量,接收器反映剩余部分,最终,接收器得到延迟信号与原始信号异相,代数上加上第一个到达信号.
