IQCM-140具有1PPS输入1PPS输出和10MHz输出的GPS恒温晶体振荡器,LFXTAL073170REEL,有源晶振

GPS时钟模块的典型应用包括3G/4G LTE基站、时钟服务器、时钟源、IP回程、PTP服务器、雷达、智能电网和测试测量。

自由运行:时钟模块上电，无GPS输入。

频率:10.0MHz

频率稳定性:5.00ppb

频率稳定性:TA在工作温度范围内变化，测量参考观察到的频率 fref=(fmax+fmin)/2，Vs=3.3V，负载=15pF，温度变化速度小于2°C/min。

短期稳定性(温度稳定，无EMI/EMC或其他干扰，通电1小时后测试，参考。至25°C；1s): 最大0.1ppb

精度(通电2天后锁定到1PPS时平均24小时):最大10ppt

预热(TA = 25°C，Vs=3.3V常数，测量参考10MHz，通电5分钟后，GPS锁定): 最大1ppm

老化(恒定测量参考TA = 25°C、Vs=3.3V和运行30天后观察到的频率): 每天最多3ppb 每年最高0.5ppm

电源电压3.3V±5%
状态输入(引脚1):
锁定(< 5mA负载):最小2.4V
保持(< 5mA负载):最大0.4V
电源电压交流纹波(10Hz至1MHz，引脚2):最大50mV峰峰值
1PPS输入(引脚4):
波形:HCMOS
输出高VoH:最小2.4V
输出低音量:最大0.4V
脉冲宽度:最小10μs

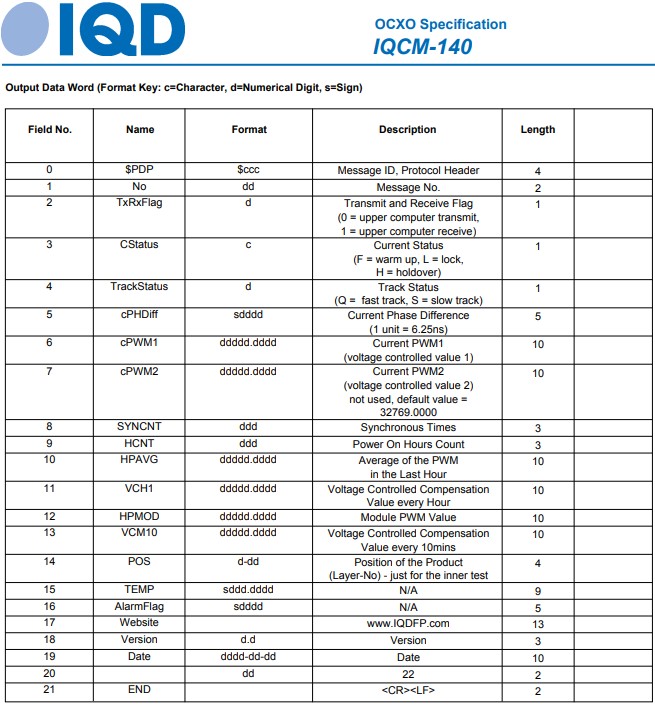

串行接口(引脚5和6，串行协议9600-8-N-1):
Rx高电平输入电压:最小2.4V
Rx低电平输入电压:最大0.4V
Tx高电平输出电压:最小2.4V
Tx低电平输出电压:最大0.4V
电流消耗:
热身:1A马克斯
稳态(@ 25°C):最大600mA
注意:所有针脚都不应承受高于3.6V的电压。如果承受更高的电压，处理器
将被损坏，并且该单元将不能正常工作。
工作温度范围 -40至85摄氏度

输出详细信息
输出兼容性HCMOS
1PPS输出(引脚7):
波形:HCMOS
输出高VoH:最小2.4V
输出低音量:最大0.4V
脉冲宽度:最小10秒
精度(通电2天后锁定到1PPS时平均24小时):最大200ns
10MHz HCMOS输出(与1PPS输入同步，引脚8):
输出高VoH (<5mA负载):最小2.7V
输出低音量(< 5mA负载):最大0.4V
上升/下降时间(ref 15pF负载):最大10ns
占空比(参考15pF负载):45/55%最大值

噪声参数：

10MHz RF输出信号(引脚8)的相位噪声(典型值):
10Hz时为-100dBc/Hz
100赫兹时为-130分贝/赫兹
1kHz时为-148dBc/Hz
10kHz时为-150dBc/Hz
100kHz时为-150dBc/Hz
1MHz时为-150dBc/Hz
10MHz RF输出信号(引脚8)的相位噪声(最大值):
10Hz时为-90dBc/Hz
100赫兹时为-120分贝/赫兹
1千赫兹时为-143分贝/赫兹
-145dBc/Hz @ 10kHz
100kHz时为-145dBc/Hz
1MHz时为-145dBc/Hz
环境参数
储存条件:
温度:-55至105℃
湿度:30至80%
ESD水平:ANSI/ESDA/JEDEC JS-001-2010:
人体模型，2级:2000伏至4000伏
机器型号，B级:200伏至400伏
冲击:IEC 60068-2-27，试验Ea，强度50A: 50G加速度持续11ms，半正弦波，三次三相
垂直平面。
振动:IEC 60068-2-06，测试频率:10Hz-500Hz，0.75mm振幅，10G加速度，每周期30分钟，3分钟3次
相互垂直的平面，试验持续时间2小时。
