恒温晶体振荡器电路
石英晶振当前温度对应的电压与标称电压值通过温控放大器进行差放,驱动发热元件使槽内晶体温度总是保持在其高温拐点,这样的晶振称为恒温晶振。
与前面所述各种晶振相比,此是最为稳定的种晶振。它基于冷压焊晶体和内热式晶体,相应的振荡器便称为冷压焊晶体振荡器和内热式晶体振荡器。
也有人将恒温晶器。也有人将恒温晶振。双槽分内、外槽。晶振和温控置内槽,外槽是一个独率立的,置内槽于其中,温度较低的槽。但是,也必须高于环境温度的上限。内控制器只补偿外槽的温度变化,外控制器补偿整个温度范围。热量Q的计算:
双槽的热增益可作到10万倍以上。环境温度在-40℃~+75℃内变化时,晶体温度变化小于0.001℃。因此,振荡器的频率一温度性能已作到小于±5×10-11恒温晶振引入了温度传感器,加热元件、热控制放大电路和恒温槽。
冷压焊晶体振荡器电路

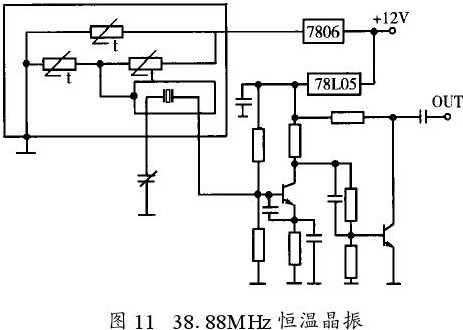

这是一种常规的恒温晶体振荡器。优点是加热相对简单,能保证小尺寸情况下频率一温度稳定性达最高;缺点是体积大、功耗高、预热时间长机械费用高。图11是一个简单的恒温晶振的电路它省去了热控制放大器,PTC热敏电阻既作温度传感器又作加热元件。
内热式晶体振荡器电路内热式品体是将用作加热器和传感器的PTC热敏电阻装在毛坯晶体支架金属座上,紫外线清洗后环氧树脂填充。这样的石英晶体振荡器具有低的相位噪声，小的电流损耗。还有一种内热式用组合加热器。它由小型薄膜元件与微型NTC热敏电阻组成。将它们一块直接装在毛坯晶体上,而功率管装在特制支架底座上。这种组合式的优点是快速预热和小功耗,其预热时同只要30秒。内热式的缺点。
是技术昂贵,热模式复杂

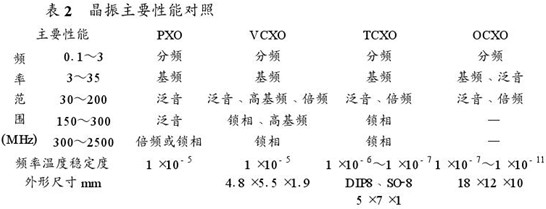

表2列出了目前国外各种贴片晶振的最高水平。我国近几年在各地也出现了国外独资、合资晶体谐振器、振荡器和滤波器生产企业,大大促进和提高了相应产品技术含量。因篇幅所限,组合晶振这里不再另述。
