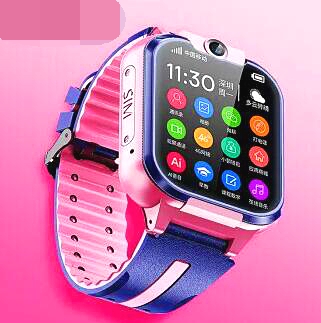

儿童手表专用32.768KHZ晶振FC-135爱普生晶振Q13FC1350000600
儿童手表晶振应用需要kHz范围内的低频晶体,常用的频率是32.768 kHz手(钟)表晶体.但是大多数当前的应用需要更高频率的晶体,范围从小于10MHz到大于100MHz.频率稳定性和温度范围所需的频率稳定性由系统要求确定.爱普生晶振振荡器的稳定性可简单地表述为由于某些原因引起的频率变化除以中心频率.即:稳定性=频率变化÷中心频率例如,如果振荡器输出频率为10MHz,并且随温度变化了10Hz,则其温度稳定性为:10/10,000,000=1x10-6=1ppm.晶振的典型稳定性可以在100ppm至0.001ppm之间.
FC-135爱普生晶振Q13FC1350000600,儿童手表专用32.768KHZ晶振
频率稳定性通常由应用要求决定,并进而确定将需要的石英晶体谐振器晶振类型.振荡器必须工作的温度范围是确定可以达到的稳定性的主要因素.晶振类型简单晶振(XO):这是最基本的类型,其稳定性完全由晶体谐振器本身的固有特性决定.MHz范围内的较高频率晶体由石英棒制成,其制造工艺应满足:即使环境温度在-55℃至+125℃(-67°F至 +257°F)之间变化,也可提供相对稳定的频率.即使在这么宽的温度范围内,适当切割的石英晶体也可实现±25ppm的稳定性.与诸如随温度变化可达1％(10,000ppm)或更高的LC振荡电路等其它无源谐振器相比,晶体振荡器的性能有了根本提升.
晶振编码
长x宽x高
型号
频率
CL值
频率.tol。@+25°C
工作温度
ESR[类别]
驱动力
温度
Q13FC1350000100
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
7 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000200
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
7 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000300
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
9 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000400
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000500
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12.5 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC

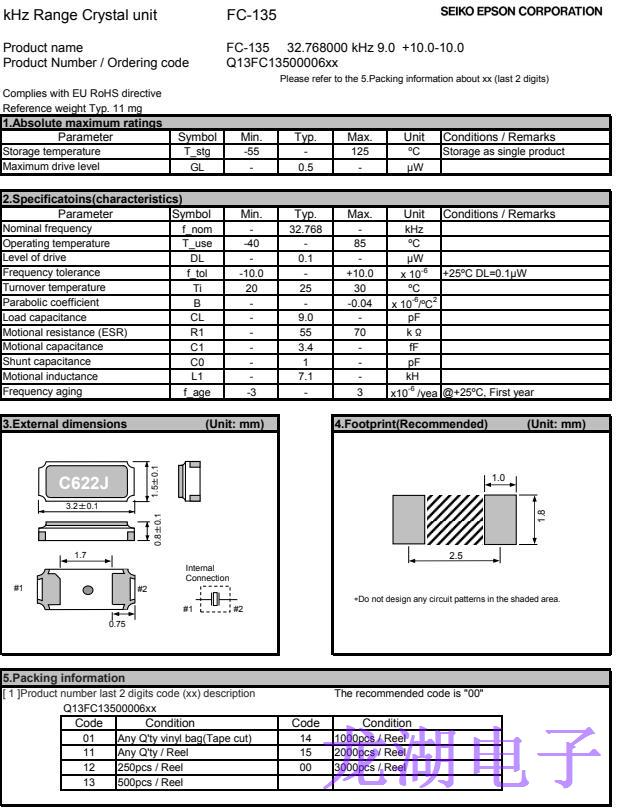

Q13FC1350000600
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
9 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000800
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
9 pF
+/-30.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001000
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
15 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001100
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001200
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
8 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001300
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
10 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001700
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12.5 pF
+/-30.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001900
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12.5 pF
-18.0/+22.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350003900
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
7.5 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350004900
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
6 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350005700
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
10 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350006000
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
6 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350006100
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
6.5 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350006300
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
18 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000400
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12.5 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000500
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
12.5 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000600
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
9 pF
+/-10.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350000800
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
9 pF
+/-30.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
Q13FC1350001000
3.2 x 1.5 x 0.9 mm
FC-135
32.768kHz
15 pF
+/-20.0 ppm
-40 to +85 °C
≤ 70 KΩ
≤ - µW
+25ºC +/-5ºC
FC-135爱普生晶振Q13FC1350000600,儿童手表专用32.768KHZ晶振
