石英晶体谐振器的有源元件是一个机械振动板("晶体元件"),由单晶石英切割而成,具有与晶轴的精确定向.谐振器在高真空下用铝,银或金电极电镀,并用冷焊或电阻焊接工艺气密密封到合适的外壳中.元件的物理尺寸及其与轴的方向将特别决定共振频率,其初始精度,电性能和温度系数.
KVG晶振的应用专注于电信网络,如ATM,SDH,SONET,移动系统,如GSM,CDMA,WCDMA,3G和UMTS以及电子计量.所有这些领域都需要高精度,可靠性和长使用寿命,以确保高系统可用性.
KVG石英晶振技术有限公司推出全新的密封SMDOCXO,具有完整的Stratum3性能,甚至更好.例如,在最坏情况下,24小时内的总稳定性保证为±0.16ppm.
KVG的工程师使用非常小但高度精确的SC切割石英,开发出新的高稳定性OCXO,可显着扩展潜在的应用范围.

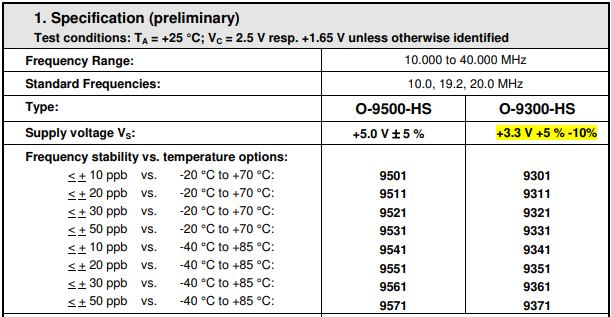

O-9000-HSOCXO参数表
新型O-9000-HSOCXO系列采用非常小的14mmx9mmx8.5mm贴片晶振封装.尽管尺寸较小,但这些OCXO在-20至+70°C的温度范围内具有比±10ppb更好的频率稳定性.甚至用于工业温度范围为-40至85℃,按照Telcordia的标准GR-1244和GR-253-CORE层3和ANSIT1.101时钟或欧洲标准ITU-TG.频率稳定性的要求812类型符合IV和G.813选项1.这些规定的频率稳定性在20年内优于±4.6ppm,24h'保持稳定性'优于0.32ppm峰-峰值.
此外,这款OCXO晶振在连续工作时的功耗仅为0.5瓦,功耗非常低.振荡器由3.3V供电,并具有HCMOS输出.

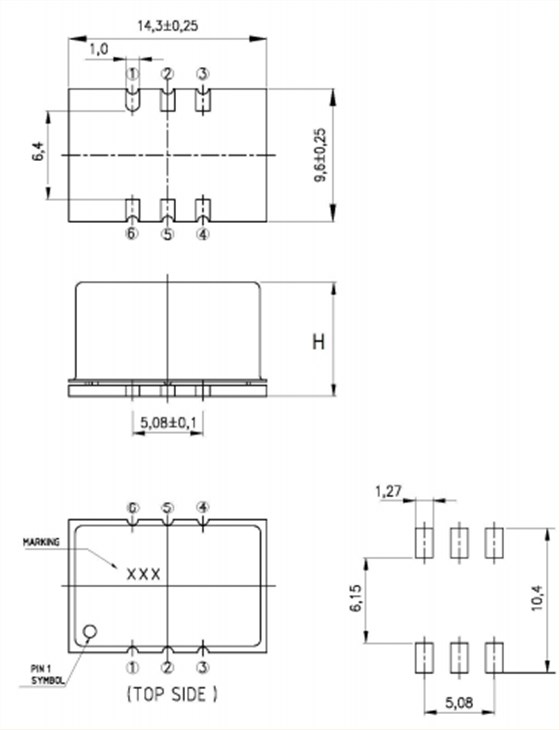

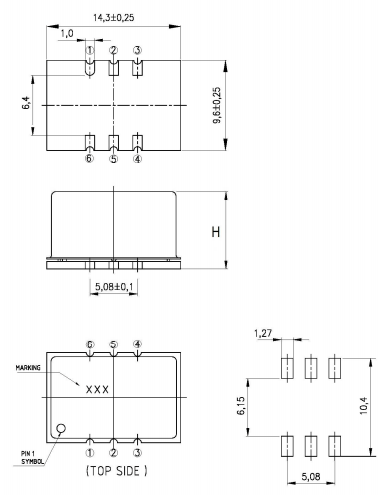

O-9000-HSOCXO尺寸图
标准频率通常为10MHz,12.8MHz,19.2MHz,20MHz,25MHz和38.88MHz.经咨询KVG后,可提供定制频率.
典型的应用是网络和同步单元以及通常专业的电信系统.其他可能的应用是GSM或WIMAX基站的频率源.所谓的Picocell和Femtocell基站需要非常小且价格低廉的OCXO晶振,并且在几天内具有良好的保持稳定性.
