FOX贴片晶体FQ5032BR-20.000最优方案是6G无线模块应用

FOX贴片晶体FQ5032BR-20.000最优方案是6G无线模块应用,美国福克斯公司是一家有着极其丰富经验的频率控制元器件供应商，凭借着自身的实力，拥有先进的生产技术和高端的生产设备，以及一流的服务团队，使得其在晶体行业占据很大的优势，并通过持续放大自身的影响力，以达到自身高要求高标准的目标，同时利用自身的资源，开发陶瓷晶振编码FQ5032BR-20.000，型号C5BQ，尺寸为5.00mmx3.20mm，频率为20MHZ，频率稳定性为±50ppm，负载电容20pF,工作温度为-40°C ~ 85°C,产品具备良好的稳定性能和可靠性能，比较适合用于高精密应用程序，常用于6G无线模块，智能设备，无线蓝牙，智能音响等领域。

下面介绍的是物理和 超微型的电特性 低轮廓AT切割石英晶体谐振器以及其生产方法的概述。

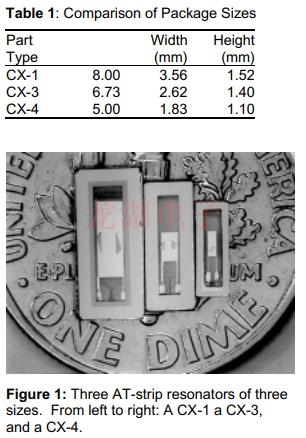

AT切割石英晶体谐振器已经用于精密频率控制 超过60年，今天是世界上广泛使用的晶体类型。而 传统的AT晶体是圆盘形的 对更小元件的需求导致了微型自动测试条的研制。到 满足制造商对均匀的需求小型元件，FOX公司 开发了一种超小型低姿态石英晶体作为其CX-4家族的一部分 产品。作为比较，CX-4只需要大约三分之一的土地面积 CX一号和大约一半的土地CX的面积-3。(参见表1和图一。)

以秒计。我们概述了光刻技术 用于制造晶片的工艺晶体谐振器。以秒计。我们讨论使用晶片的最终频率调节背板。以秒计。四、我们简单讨论一下将谐振器最终组装成它的 包裹。最后，在秒。我们给一个电气特性一瞥成品超微型石英晶体谐振器。

一个典型的超小型AT blank大约3.50mm×0.63mm .因为这个小 尺寸，以获得可接受的产品 产生2m数量级的公差必需的。虽然常规处理 技术无法满足这一点 严格的公差要求，光刻工艺能够维持 尺寸公差优于1米.

光刻过程从 抛光石英晶片(1英寸×1英寸或更大)。 这些晶片被化学蚀刻成 预定频率，清洁，和 用铬薄膜金属化 使用电子束真空沉积的金 系统。(其他金属，如铝或可以使用银。)AT-strip模式是 使用光刻技术生成 掩模和双对准器 和底表面对齐 并同时曝光。水晶 然后电极和探针焊盘图案被 由随后的光掩模定义 一步。然后晶片在化学上变成金属 和石英被蚀刻以形成单独的ATstrips。最后，顶部和底部安装使用aperture将焊盘连接在一起 掩模和薄膜金属沉积[2]。

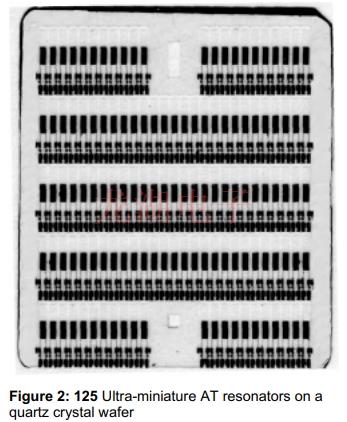

一旦光刻工艺被 完成，我们的晶圆包含125个个体超小型AT晶体谐振器 如图2所示。每个谐振器都通过两个与晶片物理连接 小的石英片也是电动的 将谐振器连接到上的探针焊盘威化。这允许对以下各项进行电气测试每个谐振器仍然在晶片上。

而个体的频率晶片上的陶瓷谐振器非常接近一个另一方面，变化可能多达 1%.这种变化归因于晶片厚度的不均匀性 (楔入)和较小程度上的厚度不均匀性金属化。

频率的变化晶片上的谐振器在它的生产使得现在每个谐振器 高于期望的最终频率。 然后，使用晶片背板，一层薄膜 金沉积在每个电极上谐振器把它们的频率降低到 这个最终频率[1]。

晶圆的用途和概念背板类似于通常的背板石英晶体谐振器在一个 封装—通过以下方式控制频率降低金的沉积。关键的区别在于 定位要精确得多 晶片背板系统。与封装中已有的谐振器 回溯可以达到的精度 施加到谐振器的电压受限于 谐振器可以达到的精度 放在包装中(除非有图像使用识别系统)。与 谐振器仍在晶片上，位置 每个谐振器是固定的和已知的.

此外，虽然在这两种情况下，黄金 沉积在谐振器的电极上 通过晶片中的一系列孔 背板，暴露 谐振器对金喷雾的电极是 它本身是一个石英晶片与石英SMD晶体相同的过程 晶片并使用相同的掩模图案 用于生成晶体晶片。 因此，尺寸和公差 孔径晶片是晶体的孔径晶片晶圆和两者的对准更好 超过25米。

作为每个谐振器在晶片是固定的和已知的，晶片背板系统可以探测每个 使用晶片上的探针焊盘的谐振器 然后自动背板每个 单独谐振器。

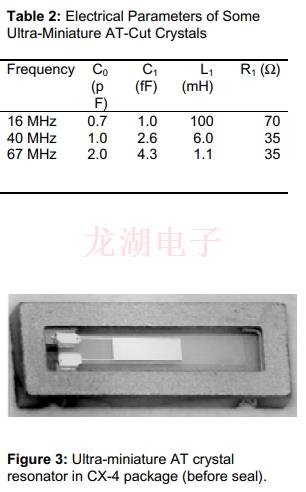

在晶片上的所有谐振器都被调整到所需的频率，每个都是移除并安装在陶瓷中 包裹。该操作是使用半自动装配设备 冲出去，拿起水晶 同时分配晶片 水晶封装上的导电环氧树脂。 然后将晶体定位并放入 水晶封装腔。(参见图3。) 然后这个子组装的SMD无源晶体使用匹配的玻璃密封 或陶瓷外壳。

回想一下，晶体的隔离模式是 在电学上模拟为电容C0 与串联组合的并联 电感L1、电容C1和 R1抵抗组织。主要区别在于 一个超微型AT晶体从它的大 弟兄会是一个更大的串联电阻R1和 较小的串联电容C1(都是由于 电极的面积越小[3])。在…里 表2我们给出了电气参数 对于三种不同的CX-4 AT晶体频率。使用这些值 对于他们更大的CX-1副本(未给出 这里)，我们发现R1大致是二比三 它的阻力是更大的CX一号的两倍 而C1大约是一半 CX一号的三分之一。

如此小的晶体从某种意义上来说基模与在阻抗中可以看到其他模式图4中超微型晶体的扫描。 在大约5%的频带中晶体的基频只有a单个非简谐模式是可见的。这 mode的电阻足够高离主模式足够远(在 频率)的影响可以忽略不计。
