倒置的MESA空白与石英晶体坯料的厚度成反比
今天小编就为大家讲解一些关于所达成的共识,以及反应出来的现象和频率信号作用.倒置的MESA空白振荡器频率与晶体坯料的厚度成反比,频率越高,石英晶体空白越薄,倒置台面技术在晶体毛坯上创建了一个比抛光毛坯更薄的区域,以便产生共振,使其周围较厚的水晶材料提供了坚固的结构支撑,以提高可靠性.反向Mesa毛坯可用于晶体,晶体振荡器和VCXO,适用于高基频应用.

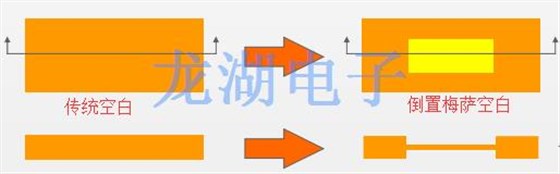

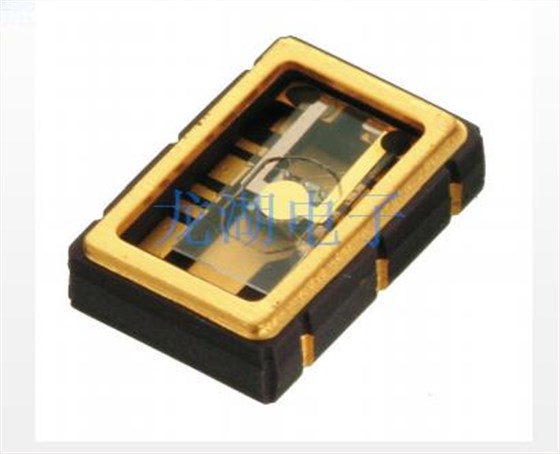

什么是倒置的MESA空白?:传统上,晶体坯料是由振荡器制造的机械研磨和抛光以获得所需厚度,"倒置Mesa Blank技术使用光刻技术与半导体晶圆类似的工艺制造以蚀刻出晶体坯料中的"晶体","较薄的"是空白的共振部分而周围区域的晶体材料较厚提供结构支持,倒MESA空白如下插图,-40MHz基本AT晶体:厚度40米.-160MHz基波AT晶振:厚度<10米.右图为石英晶体振荡器倒置的MESA空白.
为什么倒置梅萨空白?(1): •振荡器频率与其成反比石英晶体振荡器坯料的厚度,频率越高,更细的水晶空白,•传统抛光坯料达到制造限制变薄的水晶坯料,•倒置Mesa技术在晶体上创建了一个区域比抛光坯料更薄的空白用于共振,"井"周围的较厚的水晶材料提供强大的结构支持,提高可靠性-目前晶振市场提供高达320MHz的AT-Cut基频.
为什么倒置梅萨空白?(2)•倒置梅萨坯料可用于水晶,水晶振荡器和VCXO用于高基频应用,-比PLL振荡器具有出色的相位噪声/抖动性能-比第三次谐波振荡更好的ESR和启动特性 -消除了使用PLL或第三次谐波振荡的需要频率应用,•如今的晶振厂家在许多方面实施了倒置梅萨空白产品系列.广泛应用智能手机,智能手环,支付终端,GPS导航系统,FM调谐器模块,蜂窝电话等领域.
智能硬件的广泛普及使晶振行业将迎来一个更大的市场发展空间,更的发展前景,晶体行业在几年来也在随着各种智能产品的横空出世不但地发生翻天覆地的改变,以满足电子行业的市场需求,从以前的大体积插件转变为现在的超小超薄型贴片晶体,精度越来越小,使产品变得更加稳定,石英晶振的一种被应用于所有与时间系统有关的产品,其钟走时准,耗电省,经久耐用成为其大优点.
