6G室外基站专用的艾博康OSC晶振AX3DAF1-114.0000，伴随着电子产业的迅猛发展，市场对系统时钟抖动要求愈加严格。大多数应用要求在156.25MHz载波的12kHz至20MHz带宽上，最大的RMS抖动上限为200fs。鉴于市场对超低RMS抖动时钟解决方案的需求不断增长，Abracon公司始终致力于提高解决方案的性能特点，同时减小器件封装尺寸。并开发XO时钟晶体振荡器编码AX3DAF1-114.0000，型号 AX3，频率为114MHZ，采用行业标准3.2x 2.5x 1.0mm毫米封装，极低的均方根抖动:典型值小于80fs(156.25MHz时最大值为150fs)，可用的行业标准频率介于，100MHz和212.5MHz 同类产品中功耗最低(典型LVDS为16mA)，156.25兆赫) 在工业工作温度(-40至+85°C)范围内的稳定性为25ppm 3.3V、2.5V、1.8V电源电压选项，LVPECL、LVDS、HCSL差分输出，产品主要应用范围：串行总线，10G/40G/100G光以太网，网络和沟通，射频系统、基站(BTS)，数据中心，测试与测量等领域。
A. 使用反台石英片作为谐振器组件的石英晶振
B.使用三次泛音石英片作为谐振器组件的石英晶振
C. 将低于50MHz的三次泛音/基音模式石英片，或是低于50MHz的温补晶振，与整数或分数 模式锁相环（PLL）IC配合 D. 低于50MHz的MEMS谐振器与整数或分数模式锁相环（PLL）IC配合
方案A既不能提供最佳的RMS抖动性能，也不能提供成本最低的解决方案。MEMS谐振器方案（方案D） 则不能满足最大200fs RMS抖动的主要性能标准。方案B利用优化设计的三次泛音石英片，同时考虑到电 极的几何形状和切割角优化，从而在成本、性能和尺寸方面实现了最佳融合。 Abracon的AK2、AX3、AK5和AK7ClearClockTM有源晶振（XO）解决方案采用三次泛音、高Q石英片设计以 及特定切割角度，可在-40°C到+85°C的温度范围内满足严格的频率稳定性要求，提供出色的RMS抖动性 能，大大超过系统级要求。
此外，Abracon研究、分析、设计和生产了ASGTX5系列温补晶振（TCXO）器件，利用方案C来满足Stratum-IV架构中温度稳定度和长时稳定度要求。
三次泛音ClearClockTM有源晶振（XO）系列
ClearClockTM有源晶振系列特别适用于光收发模块和数据中心架构，这些应用主要采用具有出色的
相位噪声和RMS抖动性能的156.25MHz本地晶振，可做为10G、40G、100G和即将推出的400G系统的
系统时钟。
Abracon最近推出了ClearClockTM 有源振荡器AK2系列，采用微型陶瓷封装，尺寸仅为2.5x2.0x1.0mm。随着
AK2加入ClearClockTM系列，Abracon现提供全套抖动性能卓越的石英晶振解决方案，封装尺寸分别为业

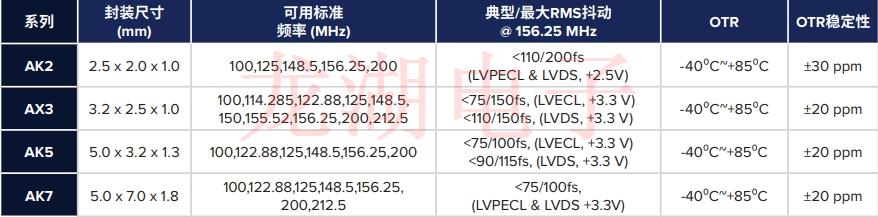

界标准5.0x7.0、5.0x3.2、3.0x2.5和2.5x2.0mm。详情请见表1。
Manufacturer Part Number
Manufacturer品牌
Series
Type 类型
Frequency 频率
Voltage - Supply电压
Operating Temperature 工作温度
ASTMHTV-19.200MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
19.2MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-19.200MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
19.2MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-20.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
20MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-20.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
20MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-24.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
24MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-24.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
24MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-24.576MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
24.576MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-24.576MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
24.576MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-25.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-25.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-27.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
27MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-27.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
27MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-32.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
32MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-32.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
32MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-48.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
48MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-48.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
48MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-50.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
50MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-50.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
50MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-66.666MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
66.666MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-66.666MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
66.666MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-80.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
80MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-80.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
80MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-100.000MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
100MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-100.000MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
100MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-106.250MHZ-ZC-E
Abracon晶振
ASTMHT
MEMS (Silicon)
106.25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-106.250MHZ-ZC-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
106.25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-8.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
8MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-8.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
8MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-10.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
10MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-10.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
10MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-12.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
12MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-12.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
12MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-12.288MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
12.288MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-12.288MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
12.288MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-13.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
13MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-13.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
13MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-14.7456MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
14.7456MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-14.7456MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
14.7456MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-16.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
16MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-16.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
16MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-19.200MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
19.2MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-19.200MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
19.2MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-20.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
20MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-20.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
20MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-24.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
24MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-24.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
24MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-24.576MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
24.576MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-24.576MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
24.576MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-25.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-25.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-27.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
27MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-27.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
27MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-32.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
32MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-32.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
32MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-48.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
48MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-48.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
48MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-50.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
50MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-50.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
50MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-66.666MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
66.666MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-66.666MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
66.666MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-80.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
80MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-80.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
80MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-100.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
100MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-100.000MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
100MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-106.250MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
106.25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTFL-106.250MHZ-ZK-E-T
Abracon晶振
ASTMHT
MEMS (Silicon)
106.25MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C
ASTMHTV-8.000MHZ-ZK-E
Abracon晶振
ASTMHT
MEMS (Silicon)
8MHz
2.25 V ~ 3.63 V
-55°C ~ 125°C

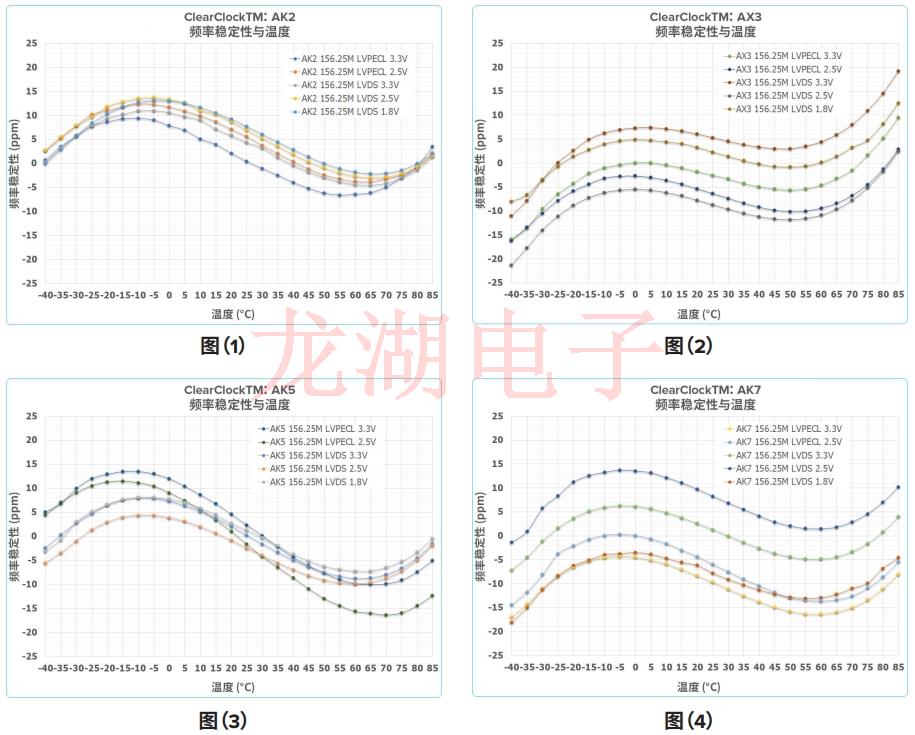

该三次泛音ClearClockTM解决方案采用特定切割角度设计，可在-40?C到+85?C的温度范围内满足严格的
频率稳定性要求。下图1-4概述了AK2、AX3、AK5和AK7器件在156.25MHz谐振频率下的温度稳度性能。6G室外基站专用的艾博康OSC晶振AX3DAF1-114.0000.
ClearClockTM系列的关键性能优势在于单边带相位噪声特性和相关的RMS抖动。图5展示了AK2 (2.5 x 2.0
x 1.0 mm) 器件在所有可用电平 (Vdd) 下采用LVPECL和LVDS输出格式时的典型相位噪声性能。

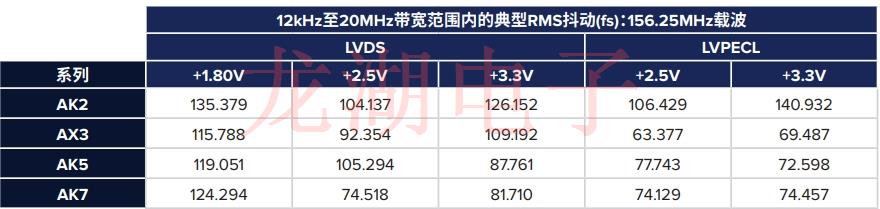

表2总结了ClearClockTM系列四个主要OSC晶振产品在载波为156.25MHz时的典型RMS抖动性能。如下数据所示， 该系列器件经过优化设计，可满足当今光收发模块、数据中心、仪器仪表应用和其他要求数据速率为 10G、40G、100G、200G和400Gbps的精密垂直应用的严格RMS抖动要求。
