为1~200兆赫兹滤波器提供广泛灵敏性测量方案
大多数应用程序意味着过滤器的准确规格,它们可归纳如下:尺寸,案例过滤频率带宽,阻带衰减,纹波,群延迟,互调等温度范围,终止,稳定性,内部过滤器设计和石英晶体制造与HFF晶体等新技术相结合,为客户提供了较广的灵敏性,一种非常相似的产品是晶体分辨器,可用于FM解调和测量应用,通常被用于移动通讯,导航,卫星电子设备和准确测量.
根据应用的技术,通常将过滤器分为五种主要类型:
1.单片晶体滤波器:单片晶体滤波器主要用于固定和移动无线电的IF阶段.
2.分立晶体滤波器:滤波器主要是具有切比雪夫特性的带通滤波器(理论纹波0.1DB),根据阻带范围内的选择和通带范围内的纹波,可以在切比雪夫设计和巴特沃斯设计(理论纹波0DB)之间选择滤波器设计,一些过滤器提供内部匹配网络选项.
3.线性相位滤波器:为了获得信号和脉冲(数字信号)的低失真传输,需要具有线性相位响应或低群延迟失真的晶体滤波器,然而,这些线性相位滤波器(高斯或贝塞尔特性)具有低选择特性,通过线性相位和选择滤波器之间的若干传递函数(高斯6DB,高斯12DB,EQR),可以实现更好的选择性而基本上不改变通带范围中的群延迟.
4.天线滤波器:在VHF范围内用作预选或前端滤波器的天线滤波器可抑制不需要的信号,这些滤波器较重要的特性是低插入损耗和良好的互调特性.
5.LC滤波器:LC滤波器是线圈和电容器的组合,而不是使用石英晶体振荡器,这些滤波器提供更宽的通带,其形状因子与晶体滤波器几乎相同,另一个优点是LC滤波器的杂散响应较低,缺点是LC滤波器的温度响应较高,因为温度依赖元件线圈和电容器.
晶体鉴别器:目前,频率范围为1MHz至35MHz(优先级从9MHz至25MHz)的晶体鉴频器,用于线性调频解调和测量应用,在特定频率范围内,陶瓷鉴频器产生与输入频率成比例的DC电压,斜率的线性度和温度特性由电参数以及晶体的温度特性决定.
A:插入损耗为了测量插入损耗,测试适配器被短路并且假想的阻抗在相应的频率处被补偿,产生的衰减值是相应的参考点0.当声表面滤波器插入测试适配器时,插入损耗是滤波器的较小衰减值与参考点之间的差值.
B:两个频率(f1,f2)之间的通带范围,其中衰减应该等于或高于特定值,通带范围主要与3DB或6DB点有关.
C:通带纹波是通带范围内或通带的特定范围内的大和小衰减之间的差.
D:指定纹波的范围,使用3DB带宽的80％指定此范围.
E:阻带是一个频率带,其中相对衰减等于或大于规定值,在图中,指定的阻带衰减值为f3和f4。在许多情况下,还指定了形状因子.
F:末衰减是给定频率范围内的衰减与通带中的较小衰减之间的差异.
G:杂散响应是由石英晶体引起的各种共振，其不对应于滤波器设计的正常晶体频率.
H:群延迟失真是特定频率范围内群延迟的较小值和较大值之间的差.

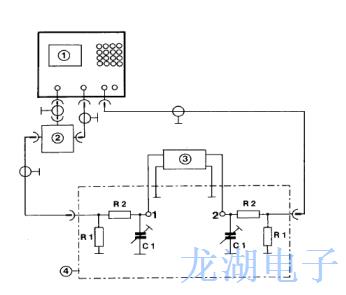

晶体滤波器的测量技术:过滤器的校准和系统控制通过选择性液位测量或网络分析仪进行,具体取决于要求,不同的滤波器阻抗通过集成在测试适配器中的变压器电路适应测量系统阻抗.使用矢量阻抗计在滤波器的频率处调整测试适配器的阻抗,为了避免输入和输出之间的串扰,需小心地输入和输出,并且将滤波器外壳接地,为了测量衰减,测试适配器的衰减需要比测试单元的指定衰减好10DB.
