美国伊利诺斯州莱尔市-CTS公司宣布推出两款新型时钟振荡器系列,专为需要宽工作温度范围的汽车,工业和商业军事/航空航天应用而设计.CA系列设备采用TS16949认证生产线生产,符合AEC-Q200标准,符合PPAP标准,可在-40°C至+125°C的标准汽车温度范围内运行.CHT系列产品与CA系列具有相同的设计矩阵,适用于工业和商业军事/航空航天应用,工作温度范围要求为-55°C至+125°C.
新产品系列提供一系列紧凑型密封陶瓷SMD晶振封装尺寸.系列中的每个型号都提供CMOS输出,15pf负载驱动能力,典型的5ns上升和下降时间以及标准引脚1输出启用/禁用功能.频率稳定性在-40°C/+85°C范围内低至±25ppm,对于CA系列在-55°C/+105°C时为±100ppm,对于-55°C/+125°C时为±100ppmCHT系列.
新系列汽车级时钟振荡器加入了CTS现有的汽车级石英晶振产品阵容.新的家庭平台也适用于支持广泛的细分市场;涵盖电信基础设施,网络,服务器应用,测试和测量,医疗诊断设备等等;通过为无风扇应用提供出色的相位抖动性能和扩展的温度范围.
标准产品功能,通用市场应用和新的系列平台总结如下.请参阅我们网站上的个人数据表以查看更多性能特征.
产品功能
• TS16949认证
• AEC-Q200合格
• 符合PPAP
• HCMOS输出
• 基本或第三层泛音水晶
• 低相位抖动性能
• +1.8V,+2.5V或+3.3V操作
• 输出启用标准
• 卷带包装

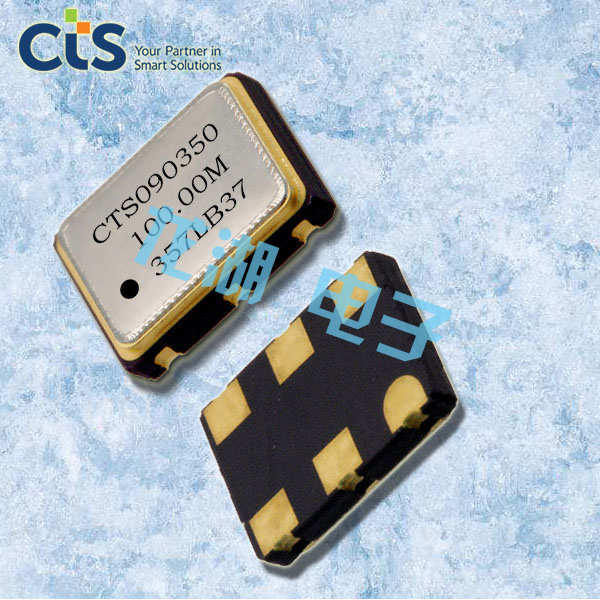

• 小型陶瓷表面贴片晶振装封装
• -2.0mmx1.6mm-2.5mmx2.0mm-3.2mmx2.5mm
-5.0mmx3.2mm-7.0mmx5.0mm
• 可用的共同频率[模型相关]
-12.00MHz
-27.00MHz -20.00MHz
-40.00MHz -24.00MHz-48.00MHz -25.00MHz
-50.00MHz -26.00MHz
-125.00MHz
产品摘要
|
选择指南 |
|
|
|
|
|
||
|
模型 |
包装尺寸
[mm]
|
输出
逻辑
|
频率
[MHz]
|
相位抖动
[fs Typ]
|
稳定性 |
供电
电压
|
温度
范围
|
|
CA20 CA25 CA32 CA50 CA70 |
2.0 x 1.6 2.5 x 2.0 3.2 x 2.5 5.0 x 3.2 7.0 x 5.0 |
HCMOS |
1.25 - 156.25 |
500 |
±25ppm的 ±30ppm的 为±50ppm ±100ppm的 ±150ppm的 |
1.8V 2.5V 3.3V |
-40°C至+ 85°C -40°C至+ 105°C -40°C至+ 125°C -40°C至+ 150°C -55°C至+ 105°C |
|
CHT25 CHT32 CHT50 CHT70 |
2.5 x 2.0 3.2 x 2.5 5.0 x 3.2 7.0 x 5.0 |
HCMOS |
1.25 - 156.25 |
500 |
±100ppm的 ±150ppm的 |
1.8V 2.5V 3.3V |
-55°C至+ 105°C -55°C至+ 125°C |
市场应用
• 汽车电子
• 移动多媒体
• 信息娱乐系统
• 音频/视频系统
• 工业物联网[IIoT]
• M2M通信
• 工业控制
• 无线通信
• 医疗电子
• 商业军事/航空航天
•能源工业
•测试和测量
关于CTS
CTS晶振(纽约证券交易所代码:CTS)是Sense,Connect和Move产品的领先设计商和制造商.该公司在北美,欧洲和亚洲制造传感器,执行器和电子元件.CTS为航空航天,通信,国防,工业,信息技术,医疗和运输市场的OEM提供解决方案.
