北美同步网络的时钟被分类为四个基本的“阶层”级别（即。层1、2、3和4），其中层1时钟最准确，层4时钟最少精确的除了这四个基本层次之外，还有两个增强的地层分类（即3E和4E），位于层2和层3级别之间的传输节点时钟（跨国公司）的级别，以及另一个位于层3和4级别之间的SONET最小时钟（SMC）的级别。所有这些级别（将在下文中进一步描述）已经被标准化，并且它们的基本性能参数是定义见ANSI T1.101。一般来说，已经确定了各个级别的性能参数为了确保同步可以从最准确的时钟通过网络传输中间时钟到最不精确的时钟。

层2、3E和3时钟形成了服务提供商同步网络的主要分布部分。这些时钟通常成对地部署在网元（网元）中（即，作为独立的、冗余的每个单元由一个有源振荡器和用于控制该振荡器的功能组成）。

一般来说，层3E级别被定义为与先前存在的层3时钟兼容（即具有与地层3相同的拉入/保持要求）。然而，地层3E对过滤的要求漂移和滞留明显比地层3的那些更紧密。GR-436-CORE建议第3E层时钟是用于楼宇集成定时供应（BITS）应用的最小时钟。在里面此外，建议在BITS以外的网元中不要使用第3E层或更高质量的时钟（例如，建议传输网元使用第3层或更低质量的时钟）。
时钟的准确性是衡量其在没有任何参考的情况下产生频率的能力尽可能接近标称频率。频率精度在最大分数频率偏移项，如第3.2节所述。表4-1、4-4、4-7列出了各种时钟阶层级别（阶层2、3E、3）的自由运行精度值。
自由运行精度表示与标称频率的最大长期（20年）偏差限制没有外部频率参考（自由运行模式）。本文件中使用有源晶振精度来指示时钟频率可能偏离的程度其理想值或期望值。精度通常用于指定自由运行中时钟的频率偏差模式（有关模式的讨论，请参见第3.6节。）定义精度时时钟的分数频率偏移不超过指定的数字，其中：
小数频率偏移= (f-fd)/fd f =时钟的实际频率输出 fd =理想或期望频率。

漂移是衡量时钟频率精度（或偏移）如何随时间变化的指标。通常使用漂移（连同初始保持精度或偏移限制以及可能的温度相关因素）保持模式中时钟的频率偏移。CTS OSCILLATOR CRYSTAL简介

引入范围是对标称时钟速率的最大输入频率偏差的测量被时钟克服以使其自身与参考信号同步。此要求适用于时钟自由运行频率处于其精度极限的极限。CTS OSCILLATOR CRYSTAL简介.

在ANSI T1.101中，Wander被定义为数字信号的重要瞬间与其理想的位置。长期变化是指低频（例如，小于10Hz）的变化。Wander通常根据最大时间间隔误差（MTIE）和时间来指定和测量偏差（TDEV）。

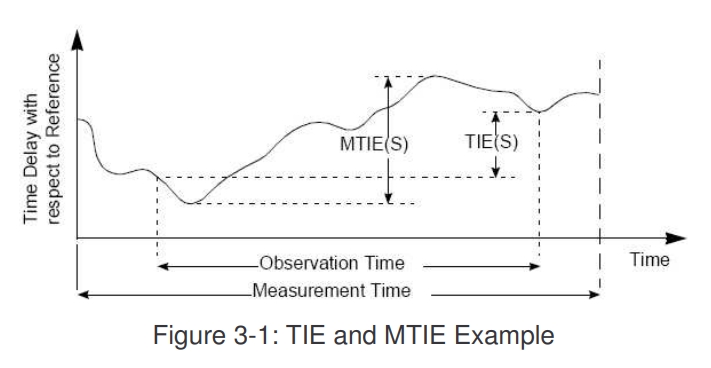

TIE定义为给定信号相对于理想定时信号的时间延迟在特定时间段。该时间段被称为观测时间S小的，相对于那些导致打滑的，通常用TIE表示，可以用单位纳秒（ns）、微秒（µs）或UI。图3-1显示了TIE和MTIE的一个示例，两者都是它们是观测时间S的函数。

MTIE找到给定时间窗口内信号的时间延迟的峰间变化（观察时间），如图3-1所示。因此，它特别适用于指定瞬态、边界最大漂移和控制频率偏移。有关MTIE的更多信息，请参阅ANSI中的附录CT1.101。
TDEV[或δx（τ）]以时间单位（例如，纳秒）表示，是时间方差的平方根（TVAR），其数学定义见第3.12节。给定积分时间的TDEV本质上是通过带通滤波器测量的定时信号的相位噪声的均方根能量的计算滤波器的特性由积分时间决定。因此，TDEV对于指定相位噪声的频谱内容。这对于漂移转移要求是必要的指定时钟必须执行的过滤量。它也有助于漂移生成要求限制在各种频率下产生的漂移，从而可以通过下游时钟进行滤波，以及可以控制网络漂移累积。
