众所周知,在数字音频中,由于DA转换器中使用的基准时钟信号所具有的相位噪声,音质会劣化,"DSO531SHH晶振"是专门用于音频用途而开发的,具有优异的噪声性能的石英晶体振荡器.在振荡电路中采用低噪声工艺的同时,根据石英振子的参数,采用将振动水平,负电阻等最佳化,低相位噪声化的振荡电路(IC),与KDS晶振以往机型相比,实现了10~20dB左右的低相位噪声化.关于RMS抖动,也重新修改电路设计,降低到1/3左右,通过其优良的信号品质,对提高数字音频设备的音质做出贡献.
采用5.0×3.2mm(5032晶振尺寸)的陶瓷封装,与体积区的小型3.2×2.5mm(3225尺寸)2.0×1.6mm(2016尺寸)等相比,减少了热波动,机械振动引起的信号变动.另外,通过优化晶振的设计,可以防止高驱动区域的附近相位噪声的劣化,在全频带稳定地得到良好的特性.
表1:DSO531SHH 電気的特性仕様
| 项目 | 特色代码 |
输出频率范围
（MHz）
|
符号 | 标准 | 条件 | |||||
|---|---|---|---|---|---|---|---|---|---|---|
|
电源
电压
|
频率
容差
|
分钟。 | （典型值）。 | 最大。 | 单位 | |||||
| 电源电压 | 一 | * | 20≤fo≤50 | V CC | +3.0 | +3.3 | +3.6 | V | ||
| 乙 | +2.6 | +2.8 | +3.0 | |||||||
| ? | +2.25 | +2.5 | Tasu2.75 | |||||||
| d | Tasu1.62 | +1.8 | +2.0 | |||||||
|
频率容差
（包括室温偏差）
|
* | 一 | * | f_tol | -100 | - | +100 | ×10 -6 | -40~ + 85℃ |
-10至+ 70°C
（标准工作温度范围）
|
| 乙 | -50 | - | +50 | |||||||
| ? | -30 | - | +30 | -20~ + 70℃ | ||||||
| d | -25 | - | +25 | -10~ + 70℃ | ||||||
| 当前消费 | 一 | * | 20≤fo≤50 | 我CC | - | - | 7.7 | 毫安 | 没有负载 | |
| 乙 | - | - | 5.5 | |||||||
| ? | - | - | 4.8 | |||||||
| d | - | - | 2.9 | |||||||
| 待机电流（＃1引脚“L”） | 一 | * | 20≤fo≤50 | I_STD | - | - | 35 | μA | ||
| 乙 | - | - | 32 | |||||||
| ? | - | - | 三十 | |||||||
| d | - | - | 25 | |||||||
| 波形对称 | * | * | * | SYM | 45 | 50 | 55 | ％ | 在50％V CC | |
| 0电平电压 | * | * | * | V OL | - | - | V CC ×0.1 | V | ||
| 1级电压 | * | * | * | V OH | V CC ×0.9 | - | - | |||
|
上升时间
下降时间
|
一 | * | * | tr，rf | - | - | 2.1 | NS | 10至90％V CC电平 | |
| 乙 | - | - | 2.5 | |||||||
| ? | - | - | 2.7 | |||||||
| d | - | - | 4.7 | |||||||
| 输出负载 | * | * | * | L_ CMOS | - | - | 15 | pF的 | ||
| OE引脚0电平输入电压 | * | * | * | V IL | - | - | V CC ×0.3 | V | ||
| OE引脚1电平输入电压 | * | * | * | V IH | V CC ×0.7 | - | - | |||
| 输出启用时间 | * | * | * | tPZL | - | - | 1 | MS | ||
| 输出禁用时间 | * | * | * | tPLZ | - | - | 10 | 微秒 | ||
| 相位噪声 | 一 | * | 20≤fo≤50 | - | - | -160 | - | dBc / Hz | 偏移1kHz | |
| d | * | - | -158 | - | ||||||
| 一 | * | - | -172 | - | 偏移100kHz | |||||
| d | * | - | -166 | - | ||||||
| 包装单位（1） | 1000pcs./reel(φ180) | |||||||||
1）无需防潮包装管理湿度敏感度等级:LEVEL1(IPC/JEDEC J-STD-033)

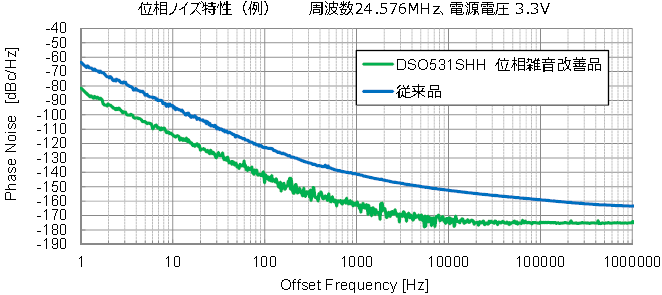

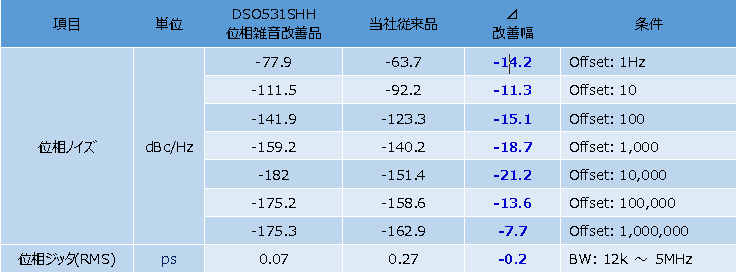

图2 :相位噪声,相位抖动
该系列石英晶体振荡器的特点主要是电源电压:1.8V/2.5V/2.8V/3.3V,具有超低相位噪声:fout±1kHz-160dBc/Hz(典型值),Fout±100kHz-172dBc/Hz(典型值),并且支持的频率范围:20-50MHz,薄型支架:1.1mm,具有三态功能,适合使用于高品质晶振的音响设备,通讯设备,视频设备.
